Simple Montage - Hohe Zuverlässigkeit

Entdecken Sie die herausragenden Eigenschaften unserer Halterungen, die sich durch Qualität und Langlebigkeit auszeichnen. Die abgerundeten Ecken der Halterungen bestehen aus Edelstahl 304 und Aluminium 6063, wodurch sie sowohl robust als auch ästhetisch ansprechend sind. Im Vergleich zu Wettbewerbsprodukten sind unsere Halterungen 2-3 Mal schwerer und stabiler, mit einem Gewicht von 4,85 kg je Halter.

Die statische Berechnung unserer Halterungen garantiert eine Traglast von 60 kg, was ihre Zuverlässigkeit und Sicherheit unterstreicht. Zudem sind die Halterungen mit UV-beständigen Schrauben ausgestattet, die eine besonders hohe Langlebigkeit gewährleisten. Insgesamt bieten unsere Halterungen eine überzeugende Kombination aus Stabilität, Beständigkeit und ansprechendem Design, die sie zur idealen Wahl für Ihre Anforderungen machen.

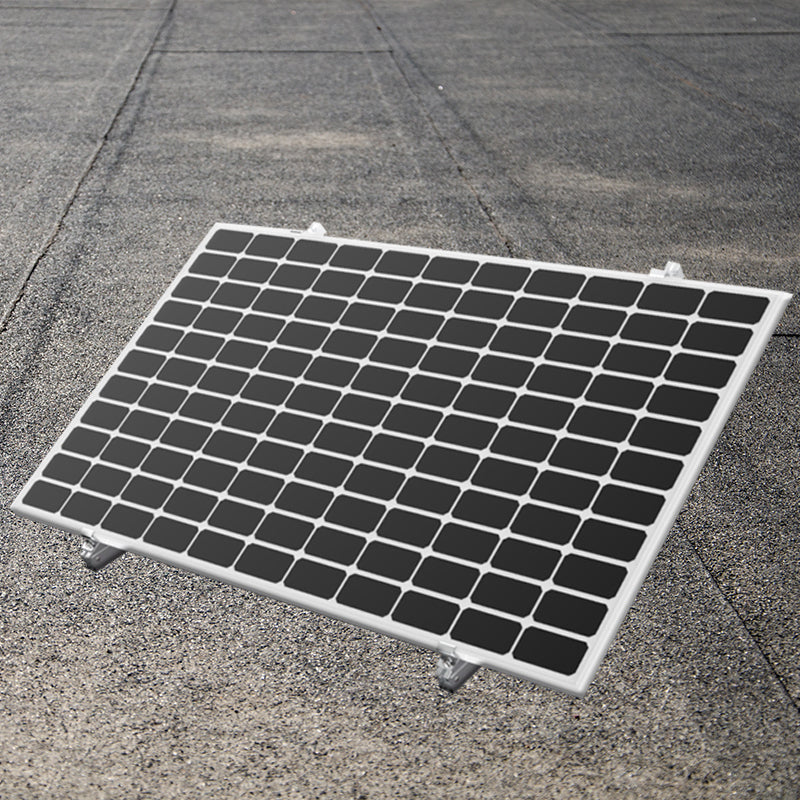

DIE ZUVERLÄSSIGE, FLEXIBLE UND LANGLEBIGE GRUNDSTRUKTUR FÜR SOLARMODULE AUF FLACHDÄCHERN

Die Vorteile dieser Halterung liegen in ihrer Flexibilität und Langlebigkeit. Während viele Flachdachhalterungen in Bezug auf den Neigungswinkel eingeschränkt sind, bietet unsere Halterung eine flexible Aufständerungsmöglichkeit, die sich optimal an Ihre Bedürfnisse anpasst. Hergestellt aus hochwertigem Edelstahl 304 und Aluminium 6063 (rostfrei), gewährleistet die Halterung eine extrem lange Lebensdauer und Stabilität.

Zusätzlich sind die UV-beständigen Schrauben ein weiterer Vorteil, der die Langlebigkeit der Halterung unterstützt. Ein besonderes Merkmal dieser Halterung ist die Möglichkeit, den Wechselrichter direkt hinter dem Modul an der Halterung selbst zu montieren. Dies vereinfacht die Installation und spart Platz. Insgesamt überzeugt diese Halterung durch ihre Flexibilität, Beständigkeit und praktischen Funktionen, die sie zu einer idealen Lösung für eine Vielzahl von Anforderungen machen.

Jetzt kaufen

Die Montage in wenigen Schritten

1. Schritt

Es sind vier Bohrungen erforderlich, die in einem präzisen Abstand zueinander erfolgen. Dabei beträgt der Abstand zwischen den ersten beiden Bohrungen 650 mm und den zweiten 1200mm.

2. Schritt

Die Halterung verfügt über einen einstellbaren Neigungswinkel, der eine präzise Ausrichtung und Anpassung an die jeweilige Anwendung ermöglicht. Die möglichen Neigungswinkel reichen von 20°, 25°, 30°, 35° bis hin zu 40°, was eine hohe Flexibilität und Vielseitigkeit der Halterung gewährleistet.

Nachdem der gewünschte Neigungswinkel eingestellt wurde, erfolgt die Fixierung durch Verschraubung mit einer Sicherungsschraube und der dazugehörigen Mutter. Diese Kombination sorgt für eine stabile und sichere Verbindung, die eine kontinuierliche und zuverlässige Funktion der Halterung garantiert. Die einfache Handhabung und die Möglichkeit, den Neigungswinkel nach Bedarf anzupassen, machen diese Halterung zu einer idealen Lösung für eine Vielzahl von Anwendungen und Montagesituationen.

3. Schritt

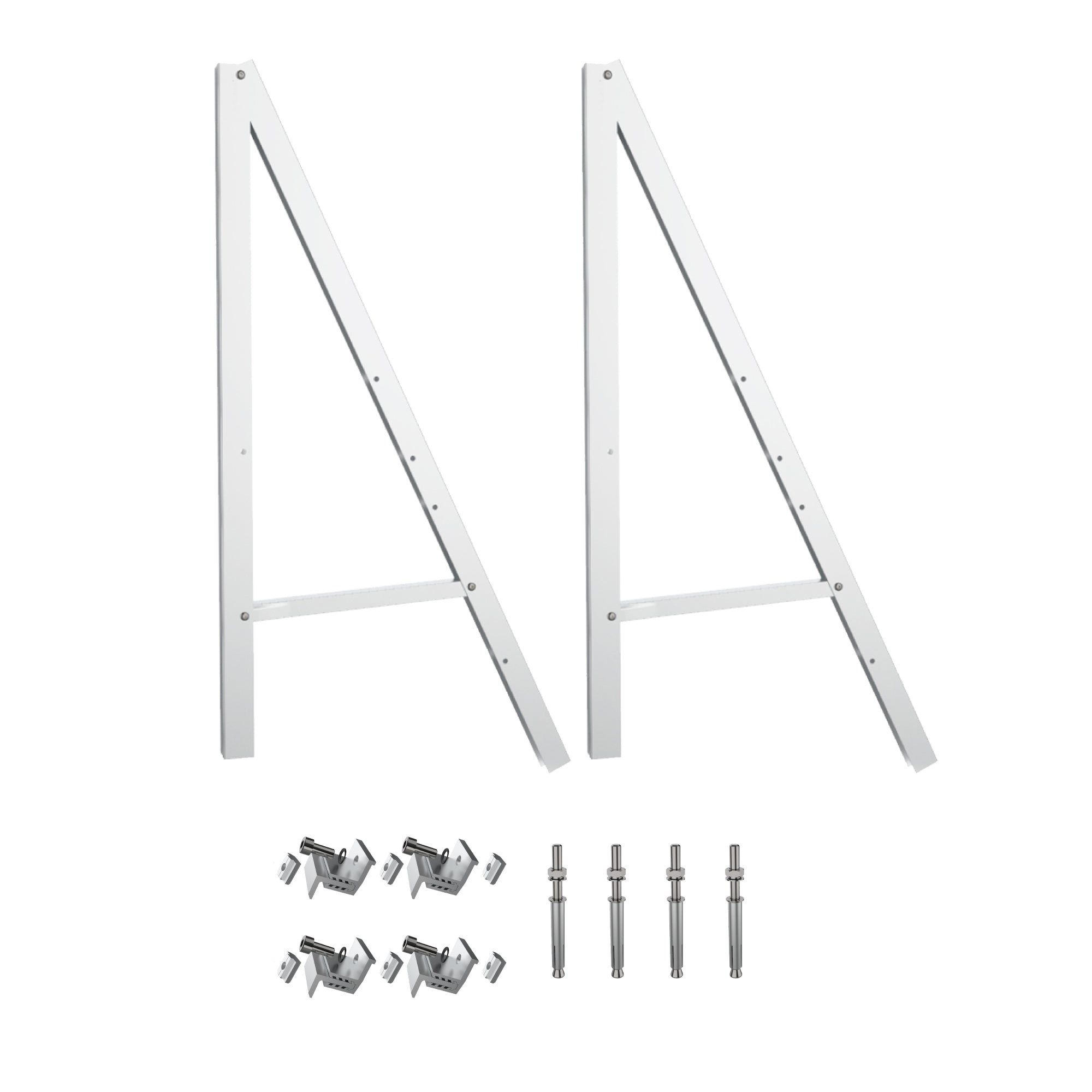

Die Verankerung der Halterung im Untergrund ist ein wesentlicher Schritt, um Stabilität und Sicherheit während der Nutzung zu gewährleisten. Eine effektive Möglichkeit, dies zu erreichen, ist die Verwendung von Bodenankern. Im vorliegenden Fall sind Bodenanker mit den Maßen M8x100mm, im Lieferumfang enthalten, um eine solide und langlebige Verbindung mit dem Untergrund herzustellen.

Diese Bodenanker werden in den Untergrund eingeschlagen oder geschraubt und bieten damit eine feste Basis für die Befestigung der Halterung.

4. Schritt

Zunächst werden die Endklemmen in das Aluprofil mit Nutenstein eingezogen. Diese Vorgehensweise ermöglicht eine einfache und schnelle Montage, da die Endklemmen präzise und sicher im Aluprofil positioniert werden können.

Anschließend greift die Endklemme das Solarmodul und hält es fest an Ort und Stelle. Um die Befestigung zu vervollständigen, wird die Innensechskantschraube festgezogen. Dabei sorgt die Schraube für eine dauerhafte und sichere Verbindung zwischen der Endklemme und dem Solarmodul.

Im Lieferumfang der Endklemmen ist ein passender Inbus-Schlüssel enthalten

5. Schritt

Um den Wechselrichter sicher und stabil zu montieren, kann eine ähnliche Methode wie bei der Befestigung des Solarmoduls angewendet werden.

Die Halterungsschraube des Wechselrichters kann mithilfe eines Nutensteins ins Aluprofil eingezogen werden. Durch diese Vorgehensweise wird der Wechselrichter fest und präzise im Aluprofil positioniert, was eine einfache und schnelle Montage ermöglicht.

6. Schritt

Nachdem der Wechselrichter erfolgreich montiert wurde, ist der nächste Schritt die Verbindung des Solarmoduls mit dem Wechselrichter. Nachdem der Wechselrichter erfolgreich montiert wurde, ist der nächste Schritt die Verbindung des Solarmoduls mit dem Wechselrichter.

7. Schritt

Viele Wechselrichter verfügen über mehrere Eingangsanschlüsse, die es ermöglichen, mehrere Solarmodule an einen einzigen Wechselrichter anzuschließen. Dies ist besonders praktisch, wenn die Solaranlage aus mehreren Modulen besteht, da so die Gesamteffizienz der Anlage erhöht und die Installations- und Wartungskosten reduziert werden können.

8. Schritt

Um den Wechselrichter an das Stromnetz anzuschließen, benötigen Sie ein Anschlusskabel, das auf der einen Seite einen passenden Stecker für den Wechselrichter und auf der anderen Seite einen Schuko-Stecker für die einfache Haussteckdose besitzt.

Bevor Sie den Wechselrichter an das Stromnetz anschließen, stellen Sie sicher, dass alle Verbindungen zwischen den Solarmodulen und dem Wechselrichter korrekt und sicher sind. Stellen Sie außerdem sicher, dass der Wechselrichter ausgeschaltet oder in Standby-Modus ist, um eine plötzliche Spannungsspitze zu vermeiden, die möglicherweise Schäden verursachen könnte.
